Монтаж реечного потолка S-дизайна

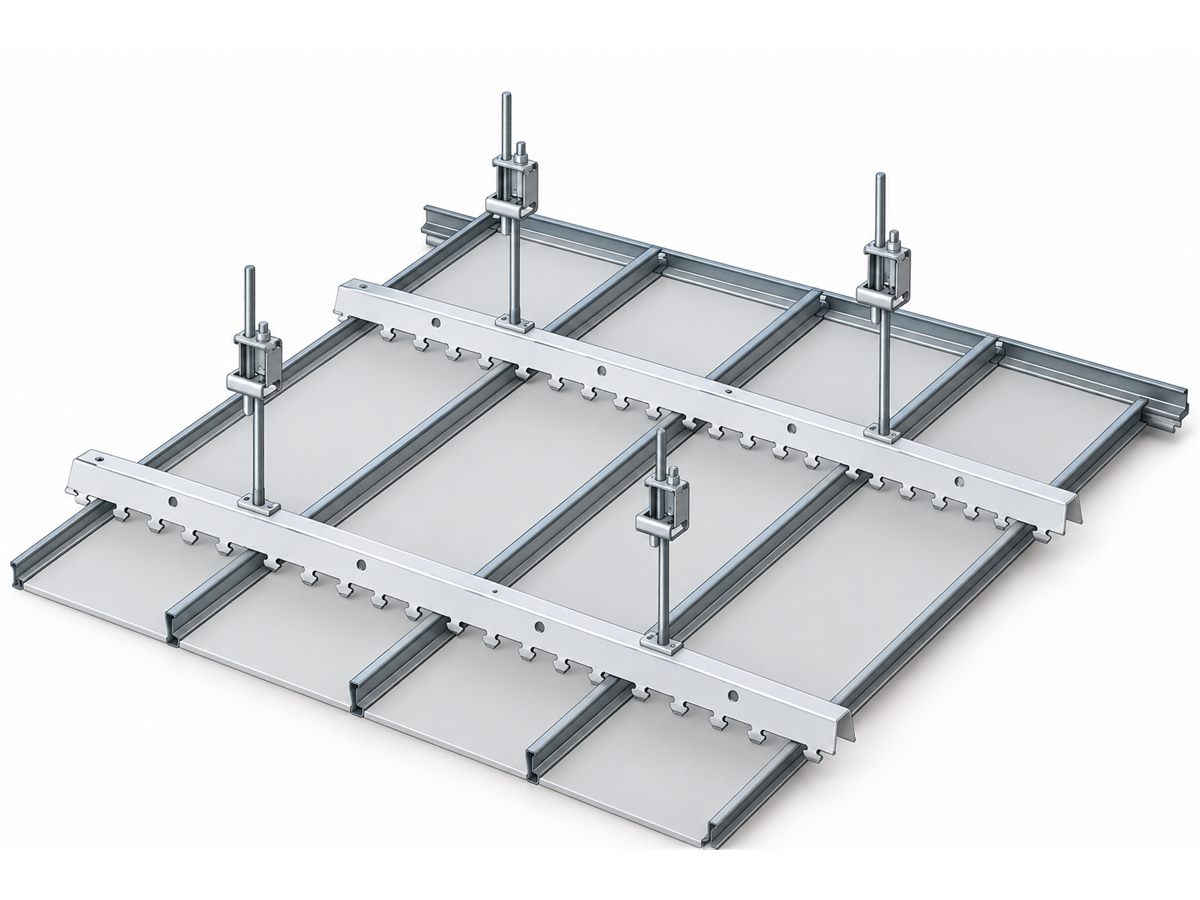

Реечный потолок S-дизайна собирают в два приёма: сначала несущие гребёнки на подвесах и уголок по периметру, потом рейки. Рейки защёлкиваются в гребёнку без крепежа и встают вплотную друг к другу. Инструкция подходит для рейки шириной 100 и 150 мм: каркас у них одинаковый.
Из чего состоит потолок
Деталей немного. Рейка: алюминиевая полоса шириной 100 или 150 мм и длиной 3 метра, кромки загнуты в форме буквы S, высота борта 13 мм. Гребёнка: несущая направляющая из оцинкованной стали с зубцами по нижнему краю, в пазы между зубцами входят кромки реек. Подвесы держат гребёнку и задают уровень потолка. Пристенный уголок идёт по периметру и закрывает края потолка у стен. Если помещение длиннее рейки, добавляют соединители: вкладыши длиной 200 мм, которые ставят внутрь стыка двух реек.
Гребёнки и подвесы
Гребёнки вешают параллельно друг другу, поперёк будущих реек. Расстояние между гребёнками не больше 1200 мм, между подвесами на одной гребёнке тоже не больше 1200 мм. Свободный конец гребёнки за крайним подвесом не длиннее 300 мм. Рейка выступает за крайнюю гребёнку не больше чем на 300 мм.
Подвес ставят вертикально, отклонение не больше трёх градусов. Подходят пружинные подвесы и шпильки, потолок можно опустить на расстояние до 2 метров от перекрытия. Над потолком оставляют не меньше 20 см. Если прокладывать над потолком нечего, а перекрытие ровное, гребёнку можно закрепить прямо к нему, без подвесов.
Расход на 1 м² потолка:
| Деталь | Рейка 100 мм | Рейка 150 мм |
|---|---|---|
| Рейка | 10 м | 6,67 м |
| Гребёнка | 0,85 м | 0,85 м |
| Подвес | 0,83 шт | 0,83 шт |
| Соединитель | 3,33 шт | 2,22 шт |
| Уголок | по периметру | по периметру |
Число подвесов верно для прямоугольного помещения без препятствий. На объекте с колоннами, коробами и перепадами их ставят больше. Соединители нужны, когда помещение длиннее рейки и рейки стыкуют по длине.
Порядок монтажа
- Основание
Зачистить и загрунтовать перекрытие, закончить и закрепить всё, что останется над потолком.
- Разметка
Отметить уровень по периметру, оставив над потолком не меньше 20 см, и точки подвесов.
- Уголок и подвесы
Закрепить пристенный уголок по линии уровня, подвесы закрепить к перекрытию.
- Гребёнки
Повесить гребёнки, выставить их в одну плоскость и по одной линии, концы пружинных подвесов загнуть.
- Светильники
Повесить светильники на собственные подвесы.
- Рейки
Снять плёнку с кромок, защёлкнуть рейки по очереди, затем снять плёнку с лицевой стороны.
- Проверка
Осмотреть плоскость: допуск 1 мм на метр длины рейки.
Как защёлкнуть рейку
Перед установкой с кромок рейки снимают защитную плёнку. Рейку подносят к гребёнкам и заводят кромки в пазы до щелчка, на каждой гребёнке по очереди. Кромка следующей рейки встаёт в соседний паз, вплотную к предыдущей. Здесь легко ошибиться. Если кромка попала через паз, стык расходится и между рейками остаётся щель: так монтировать нельзя, рейку переставляют.
Рейка должна входить свободно. Если её приходится тянуть или поджимать, гребёнки стоят не на одной линии или не в одной плоскости, и сначала поправляют каркас. Натянутая рейка даёт волну на готовом потолке. При минусовой температуре потолок не монтируют.
Стык реек и края у стен
В помещении длиннее 3 метров рейки стыкуют по длине. Внутрь стыка вкладывают соединитель длиной 200 мм, он держит обе рейки на одной линии. У стен края потолка закрывает пристенный уголок 19×24 мм, его крепят дюбель-гвоздями.
Перепад уровней закрывают теми же рейками: на вертикальном участке гребёнку крепят к стенке уступа. Реечный потолок можно состыковать с кассетным в одном уровне, границей служит несущий Т-профиль кассетного каркаса.
Светильники
В реечный потолок ставят встраиваемые светильники, размер которых совпадает с шириной рейки, или накладные любого размера. Светильник может стоять в одном уровне с рейками или висеть ниже потолка. В обоих случаях его вешают на собственные подвесы к перекрытию: рейки и гребёнка вес светильника не несут.
Запас материала
Рейки подрезают по размеру помещения. Остаток от трёхметровой рейки не всегда подходит к соседнему ряду, а в помещении сложной формы и в нескольких помещениях обрезков очень много. Часть реек может пострадать при резке и перевозке: алюминий тонкий, от удара он мнётся. Поэтому потолок берут с запасом, чтобы не ждать допоставку посреди монтажа. Размер запаса подскажет менеджер по плану помещения.
Частые вопросы
С каким шагом ставят гребёнки и подвесы?
Гребёнки вешают не реже чем через 1200 мм, подвесы на гребёнке с тем же шагом. Крайняя гребёнка и крайний подвес стоят не дальше 300 мм от стены.
Сколько реек нужно на квадратный метр?
10 погонных метров рейки шириной 100 мм или 6,67 метра рейки шириной 150 мм. При длине рейки 3 метра это примерно 3,3 и 2,2 рейки на квадратный метр, без учёта запаса.
Нужен ли крепёж для реек?
Нет. Рейки защёлкиваются кромками в пазы гребёнки. Крепёж нужен только для подвесов и пристенного уголка.
Как быть, если помещение длиннее 3 метров?
Рейки стыкуют по длине через соединитель: вкладыш длиной 200 мм, который ставят внутрь стыка.
Какое расстояние оставить над потолком?
Не меньше 20 см. Там проходят кабели, вентиляция и подвесы светильников.
