Кондиционер и вентиляция в кубообразном реечном потолке

Кассетный кондиционер

Кассетный кондиционер вешают на собственные шпильки, прямо к перекрытию. На подвесной потолок его вес не передаётся: декоративный потолок нагрузку не несёт. Рейки вокруг корпуса обрезают по месту. У кондиционера обычно есть декоративная рамка, она закрывает срезы реек. Снизу виден ровный квадрат в ряду реек.

Как обрезают рейки

Рейку режут торцовочной пилой, диск берут по материалу: для алюминия по алюминию, для стали по стали. Тогда профиль не гнётся. Болгарка нежелательна. Рез размечают карандашом или маркером, срез зачищают. Подробно об этом в статье «Чем и как резать рейки и профиль подвесного потолка».

Вентиляционные решётки: два варианта

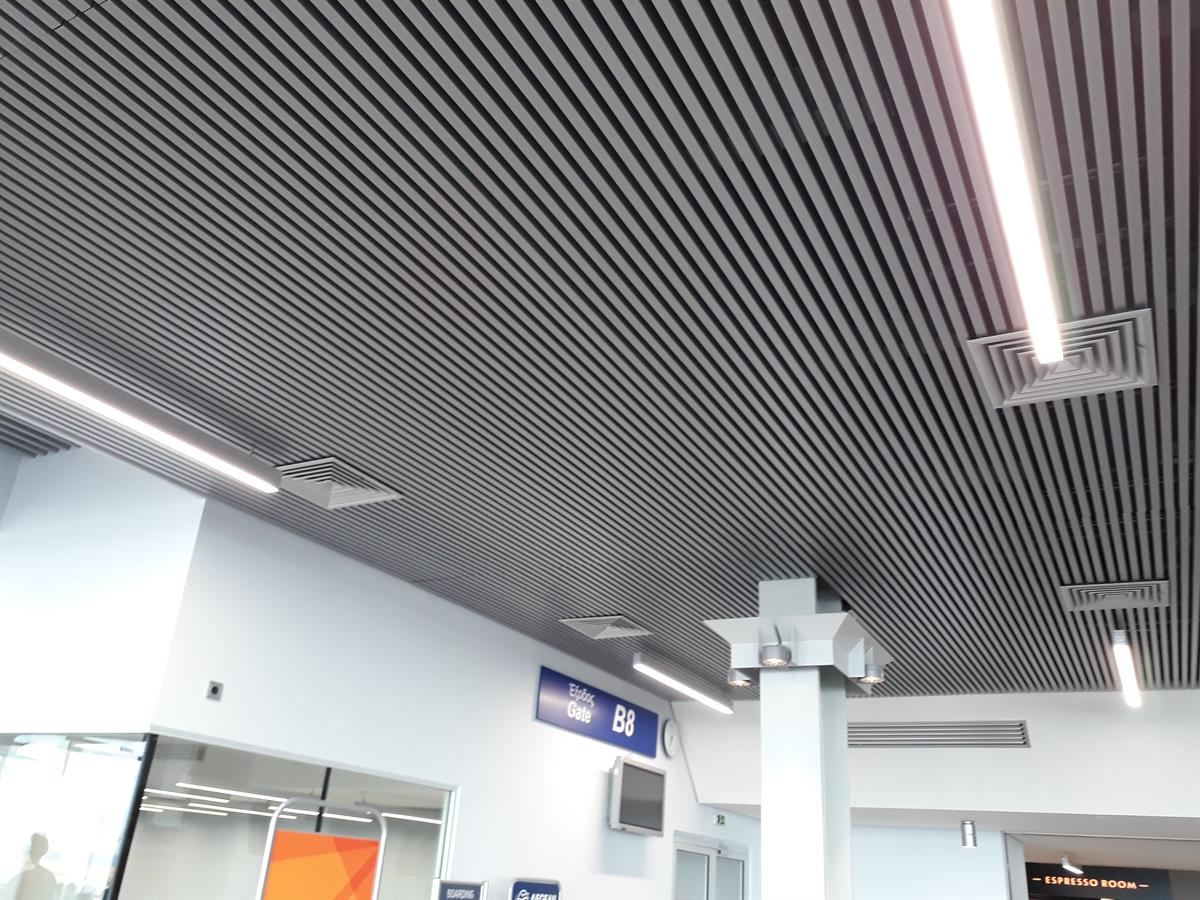

Первый вариант: решётку ставят в плоскости потолка, в разрыв реек. Так сделано в зале аэропорта на фото. Квадратные решётки стоят вровень с рейками, воздух выходит прямо в зал.

Второй вариант: решётку оставляют выше, над рейками. Потолок открытый, воздух проходит сквозь промежутки. Обрезать рейки при этом не нужно. Минус у варианта один: воздух рассеивается хуже, часть потока рейки задерживают.

Всё висит на своих подвесах

Воздуховоды, трассы и решётки крепят к перекрытию на собственных подвесах. На стрингеры и рейки они не опираются. Коммуникации заканчивают и закрепляют до монтажа потолка. Над потолком оставляют не меньше 20 см.

Доступ к технике

Кубообразный потолок разборный. Чтобы добраться до трассы или воздуховода, рейку вынимают, а после работ ставят на место. О монтаже подробно рассказано на странице «Монтаж кубообразного потолка».

Запас материала

Вокруг кондиционеров и решёток много подрезки. Обрезков получается больше, чем в пустом прямоугольном зале, поэтому рейки берут с запасом. Особенно это касается цвета по RAL: его делают под заказ, и докупить немного позже не получится. О запасе есть отдельная статья: «Сколько подвесного потолка заказывать и зачем нужен запас».
