Размеры потолка Грильято: ячейка, секция, профиль и высота

Размер ячейки

У классического Грильято девять ячеек: 40×40, 50×50, 60×60, 75×75, 86×86, 100×100, 120×120, 150×150 и 200×200 мм. Правило выбора простое: чем ниже потолок, тем мельче ячейка. Подробно об этом в статье «Как выбрать размер ячейки потолка Грильято».

Просвет внутри ячейки

Размер ячейки указывают по осям профиля, а не по просвету. Профиль занимает место и с одной, и с другой стороны ячейки, поэтому внутри она меньше названия. У классической решётки профиль шириной 10 мм: с каждой стороны уходит по 5 мм, и просвет меньше названия на 10 мм.

• ячейка 40×40 мм: просвет 30×30 мм;
• ячейка 50×50 мм: просвет 40×40 мм;
• ячейка 60×60 мм: просвет 50×50 мм;
• ячейка 75×75 мм: просвет 65×65 мм;
• ячейка 86×86 мм: просвет 76×76 мм;
• ячейка 100×100 мм: просвет 90×90 мм;
• ячейка 120×120 мм: просвет 110×110 мм;
• ячейка 150×150 мм: просвет 140×140 мм;
• ячейка 200×200 мм: просвет 190×190 мм.

У моделей GL-15 и GL-24 профиль шире. У GL-15 с каждой стороны уходит по 7,5 мм, и просвет меньше названия на 15 мм: ячейка 100×100 мм внутри равна 85×85 мм. У GL-24 с каждой стороны уходит по 12 мм, и просвет меньше на 24 мм: та же ячейка внутри равна 76×76 мм.

Просвет важен, когда в ячейку ставят точечный светильник. Корпус делают под конкретную решётку, поэтому при заказе света называют и размер ячейки, и модель потолка. Подбор разобран в статье «Как выбрать светильники к потолку Грильято».

Ширина профиля

Ширина профиля это ширина рейки, если смотреть на потолок снизу. У классического Грильято она равна 10 мм, у GL-15 15 мм, у GL-24 24 мм. Чем шире профиль, тем меньше видно запотолочное пространство. При ячейке 100×100 мм открыто около 69 % площади у классической решётки, около 63 % у GL-15 и около 57 % у GL-24. Что выбрать из этих моделей, рассказано в статье «GL-15 или классический Грильято».

Высота профиля

У классической решётки рейка бывает высотой 30 и 40 мм. У GL-15 высота 28 и 38 мм, у GL-24 высота одна, 30 мм. Высокая рейка лучше закрывает то, что находится над потолком. Низкая дешевле, и потолок с ней можно повесить чуть выше.

Высота 30 мм совпадает с высотой профиля Т-24, на котором собран потолок Армстронг. Поэтому решётку укладывают вместо плит старого потолка, не разбирая каркас: «Грильято вместо плит Армстронг».

Секция и рейки

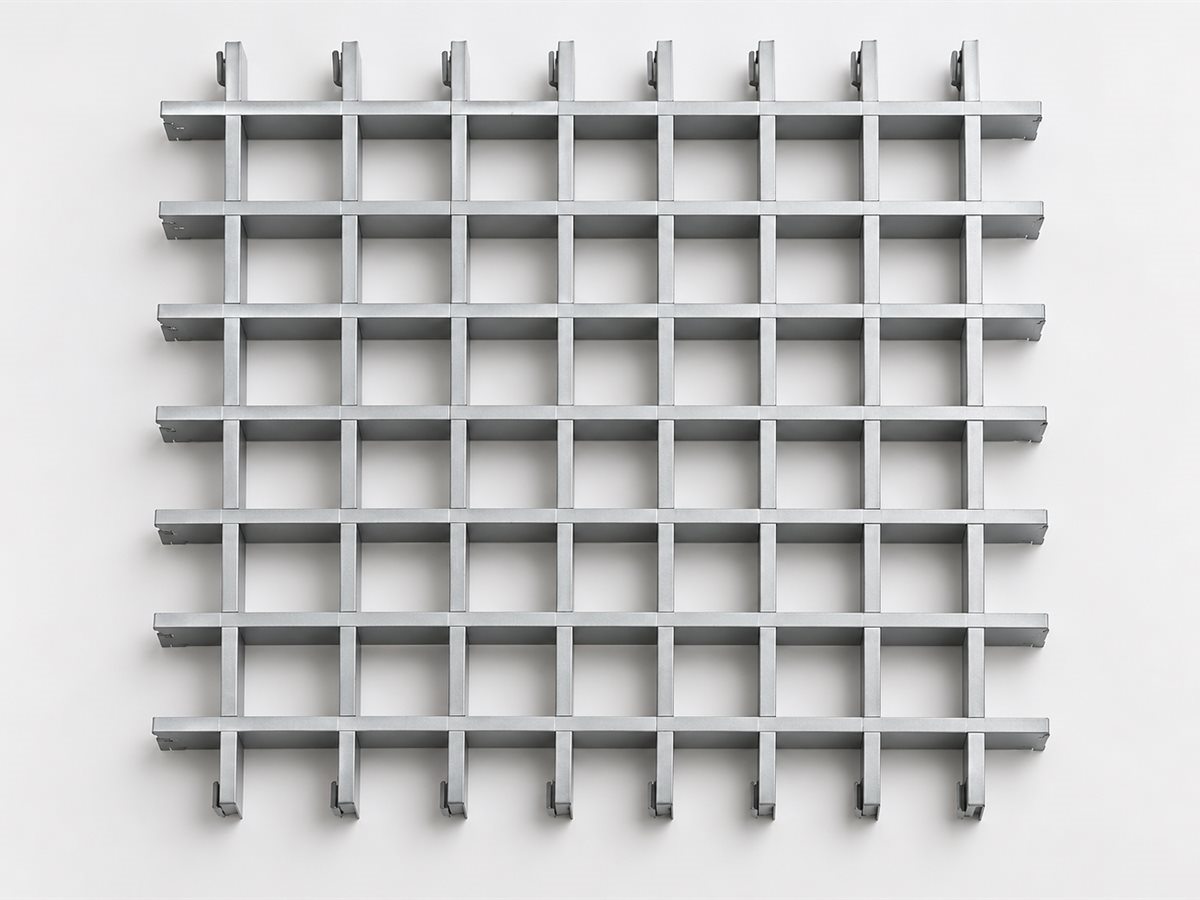

Решётку собирают из реек двух видов, «папа» и «мама». Длина рейки 600 мм. Из них получается секция 600×600 мм. По краям секции есть ушки: за счёт них она плотно ложится на каркас, и зазоров не видно. На квадратный метр потолка уходит 2,78 секции.

У GL-15 и GL-24 секцию собирают из реек и L-профиля. Её размер 595×595 мм, и ложится она в модуль каркаса 600×600 мм.

Каркас

Каркас классического Грильято собирают из несущих профилей длиной 2400 мм и поперечных длиной 1200 и 600 мм. Для ячеек от 40×40 до 75×75 мм несущие ставят через 600 мм. Для ячеек от 86×86 до 200×200 мм их ставят через 1200 мм.

У GL-15 и GL-24 каркас другой: Т-профиль шириной 24 мм, такой же, как у потолка Армстронг. Основные профили длиной 3600 мм вешают через 1200 мм, между ними ставят поперечные 1200 и 600 мм.

Над любым потолком оставляют не меньше 20 см. Порядок сборки со схемами показан на странице «Монтаж потолка Грильято».

Вес квадратного метра

Вес зависит от ячейки: чем она мельче, тем больше реек и тем тяжелее потолок. Ячейка 40×40 мм весит 3,68 кг на квадратный метр, 50×50 мм 3,2 кг, 60×60 мм 2,7 кг, 75×75 мм 2,2 кг, 86×86 мм 1,8 кг, 100×100 мм 1,6 кг, 120×120 мм 1,3 кг, 150×150 мм 1,05 кг, 200×200 мм 0,8 кг. Это ориентир: вес меняется от высоты профиля и материала рейки. Вес и количество деталей на вашу площадь считает калькулятор Грильято.

Размеры других моделей

У Жалюзи ячейка вытянутая: 300×50, 300×100 и 200×50 мм. У разноячеистого Грильято есть клетка «шотландка» 100×50 мм в десяти вариантах узора и вытянутая ячейка 50×100 мм.

Пожарная безопасность

От размера она не зависит. Любая решётка металлическая и не горит: группа горючести НГ, класс пожарной опасности КМ0.
