Встраиваемый светильник вместо секции решётки или кассеты

Какие светильники встают вместо секции

Для двух видов потолков есть три модели:

• светильник 588×588: для классического Грильято, встаёт в модуль каркаса 600×600 мм, подходит и к GL-15 и GL-24;
• светодиодная панель 588×588: встаёт в модуль так же, но только в классический Грильято;
• светильник Армстронг 600×600: для кассетных потолков Board и Tegular и для сетчатого потолка ПВС, встаёт в каркас из Т-профиля на место кассеты, подходит и к GL-15 и GL-24.

Светильники для Грильято и для Армстронга внешне почти одинаковы, но заменить один другим нельзя. Какой к какому потолку подходит, рассказано в статье «Светильники для подвесного потолка: что к чему подходит».

Экономия на материалах потолка

На квадратный метр потолка нужно 2,78 секции решётки или кассеты: модуль 600×600 мм занимает 0,36 м². На 100 м² это около 278 секций. Там, где стоит светильник, решётка или кассета не нужна. Если в потолке 20 светильников, секций нужно 258 вместо 278.

Чем больше светильников, тем заметнее экономия на материалах потолка. Количество светильников рассчитывают по площади помещения и нужной освещённости.

Как светильник 588×588 держится на каркасе

По периметру у светильника есть крепления, их называют ушками. Они ложатся на каркас потолка, поэтому светильник держится на каркасе без подвесов: его вкладывают в проём вместо секции. Крепления идут в комплекте со светильником.

Подвесы рядом со светильником

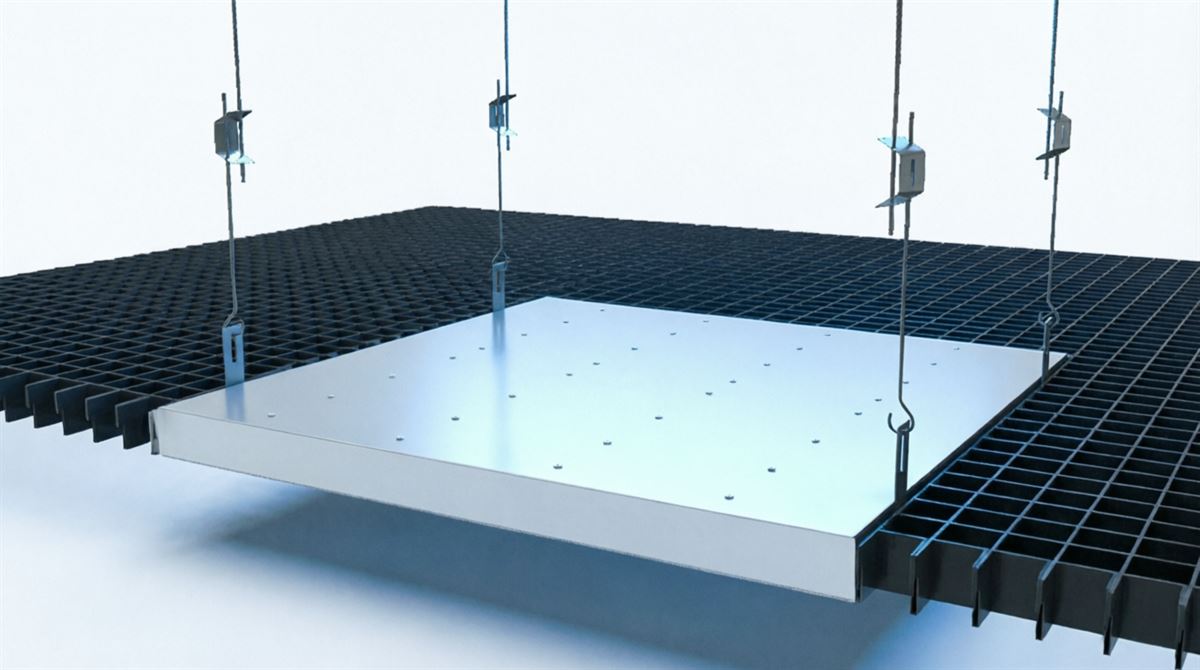

Светильник тяжелее секции решётки, и потолок рядом с ним может провиснуть. Чтобы этого не случилось, есть два способа. Первый: на направляющие вокруг проёма добавляют подвесы, рядом со светильником их ставят чаще, чем в остальном потолке. Второй: светильник вешают на собственные подвесы к перекрытию, как на первой схеме. В инструкции к светильнику это названо независимым индивидуальным креплением к несущему потолку. Подходят оба способа.

То же правило действует для светодиодной панели 588×588 и светильника Армстронг 600×600: вокруг их модуля добавляют подвесы или вешают светильник на свои. Нормы подвесов для всего потолка описаны на странице «Монтаж Грильято».

Монтаж

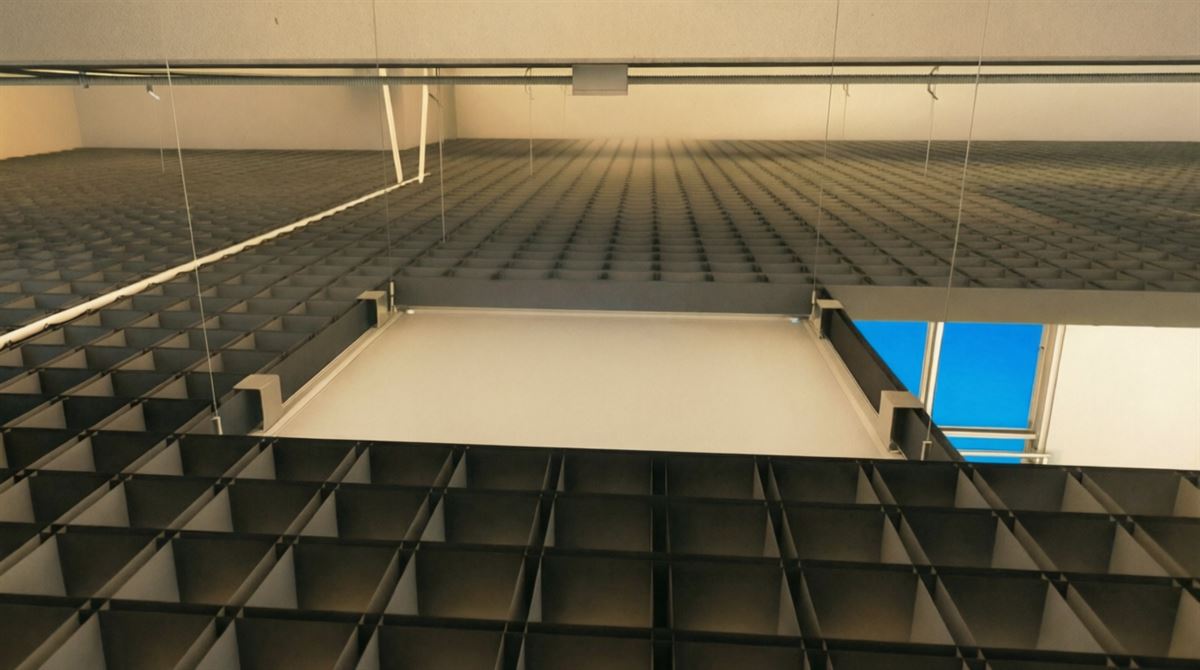

Светильник легко монтируется. Места светильников размечают ещё до сборки каркаса. На этом месте секцию решётки не кладут, остаётся проём 600×600 мм. Сначала провода питания и заземляющий провод подключают к соответствующим зажимам клеммной колодки светильника. Подключение выполняет электрик. Затем светильник вкладывают в проём, его крепления ложатся на направляющие, рядом добавляют подвесы. После этого светильник готов к работе.

Если отключили электричество

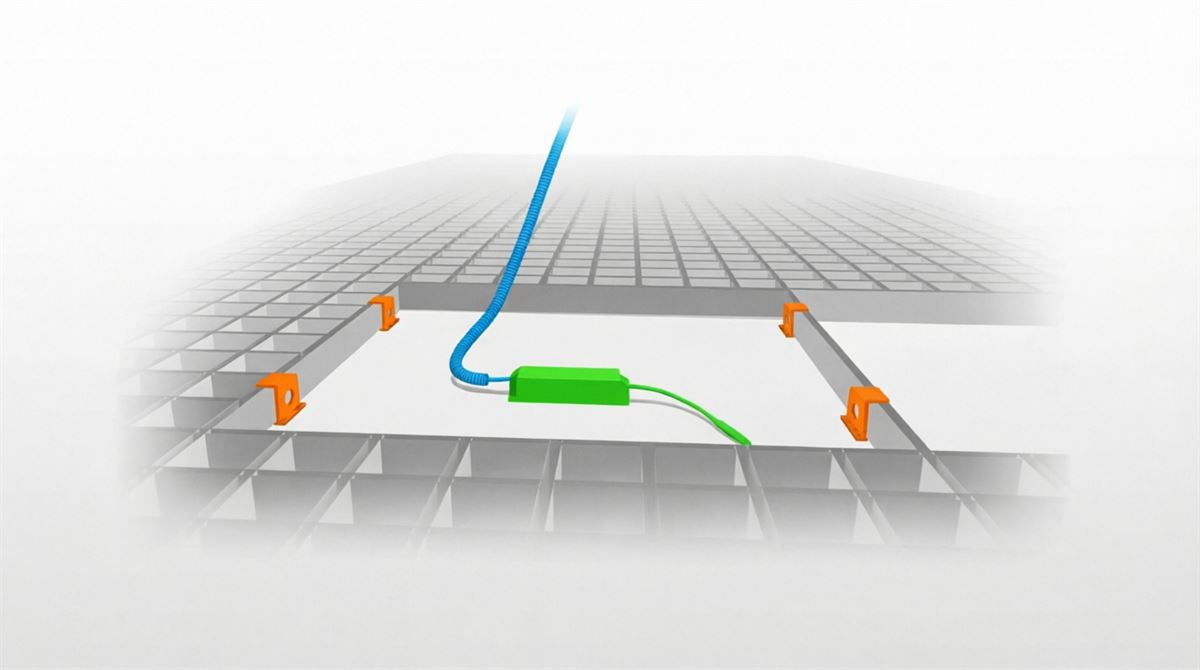

На схеме проёма зелёным показана аккумуляторная батарея. Это бесперебойное питание на случай аварийного отключения электричества. С ней светильник продолжает светить ещё какое-то время: час или два, в зависимости от батареи.

Светильник Армстронг для кассетного потолка

В кассетном потолке и в сетчатом потолке ПВС светильник Армстронг 600×600 занимает одну ячейку каркаса вместо кассеты. Раскладку менять не нужно, а кассета на этом месте не нужна, так что на материалах выходит та же экономия. Светильники ставят после выравнивания каркаса и до укладки кассет. В каркасе GL-15 и GL-24 такой светильник занимает место секции решётки.

Сколько служит светильник

Светильник 588×588 и светильник Армстронг 600×600 рассчитаны на срок службы от 50 000 часов. Они могут светить непрерывно. Это больше пяти с половиной лет круглосуточной работы.

Где ставят

Светильник 588×588 даёт ровный общий свет там, где решётка закрывает большую площадь: в супермаркетах, магазинах бытовой техники, центрах госуслуг, залах ожидания аэропортов и вокзалов. О потолке для МФЦ и банка есть отдельная статья. Панель ставят там, где подолгу работают с документами и мелкими деталями: в читальных залах, проектных бюро, лабораториях, диспетчерских. Светильник Армстронг чаще всего встречается в административных зданиях, школах, почтовых отделениях и офисах страховых компаний.

Цвет корпуса

Корпус светильников и панели белый. В белой решётке или на белом кассетном потолке выключенный светильник почти не заметен. В чёрной решётке и на цветном потолке он складывается в светлые квадраты, и это учитывают при расстановке. Цвет решётки вокруг светильника выбирают на странице классического Грильято: девять размеров ячейки и шесть цветов реек.

Что учесть при заказе

Решётка отражает свет в три-четыре раза хуже сплошного белого потолка, поэтому светильников закладывают больше. План помещения можно отправить менеджеру через заявку: он посчитает комплект потолка и светильников.
